Изготовленное оборудование
В рамках проекта ООО «ЮУЭМЗ» изготовило и подготовило к поставке комплект электрощитового оборудования для промышленной печи обжига:
- Шкаф силовой печи обжига ШС-ПО (ШРУЭ-П-630В-И-55);
- Местный силовой ящик ЯМС-ПО (ШРУЭ-Н-100К-И-55).

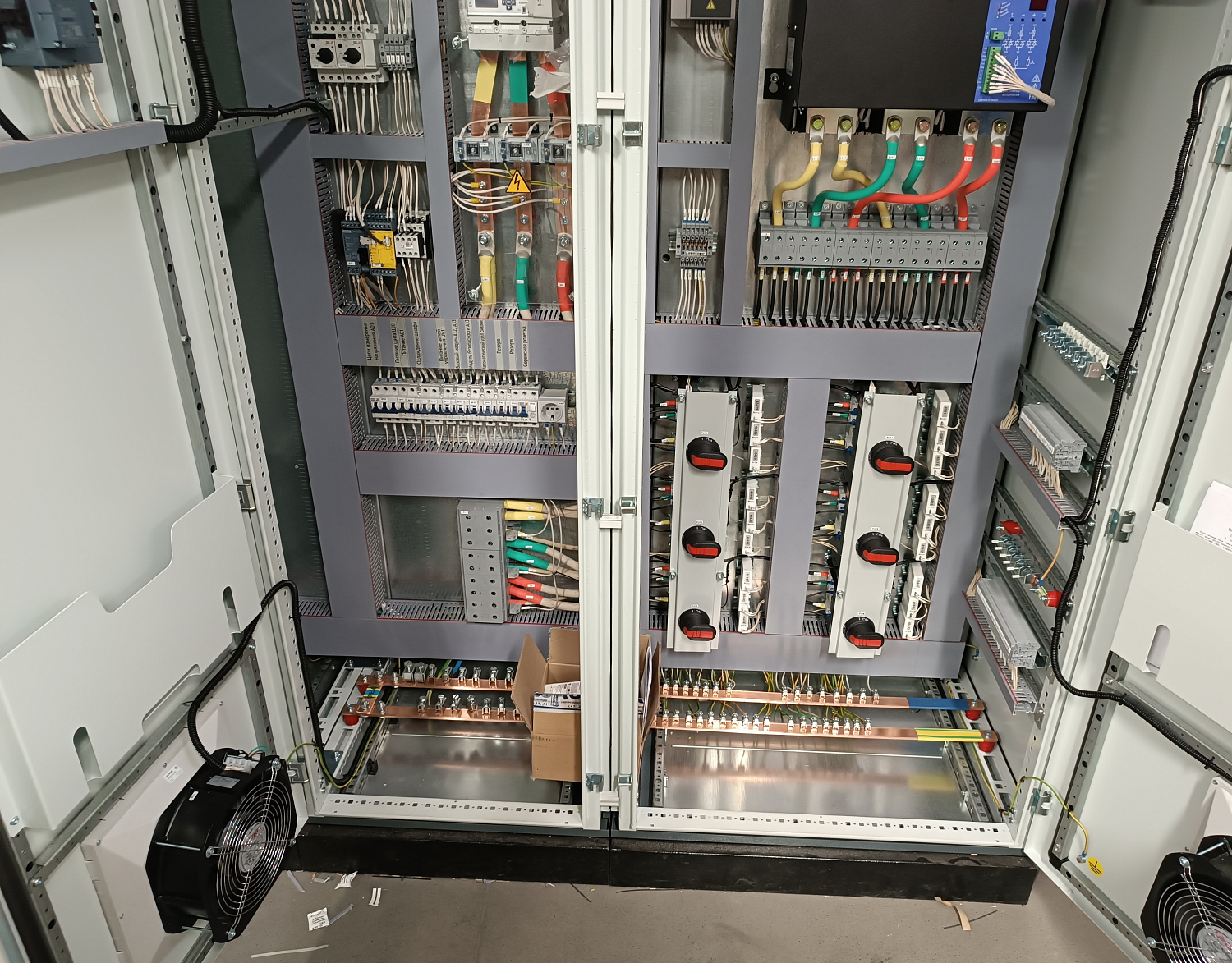

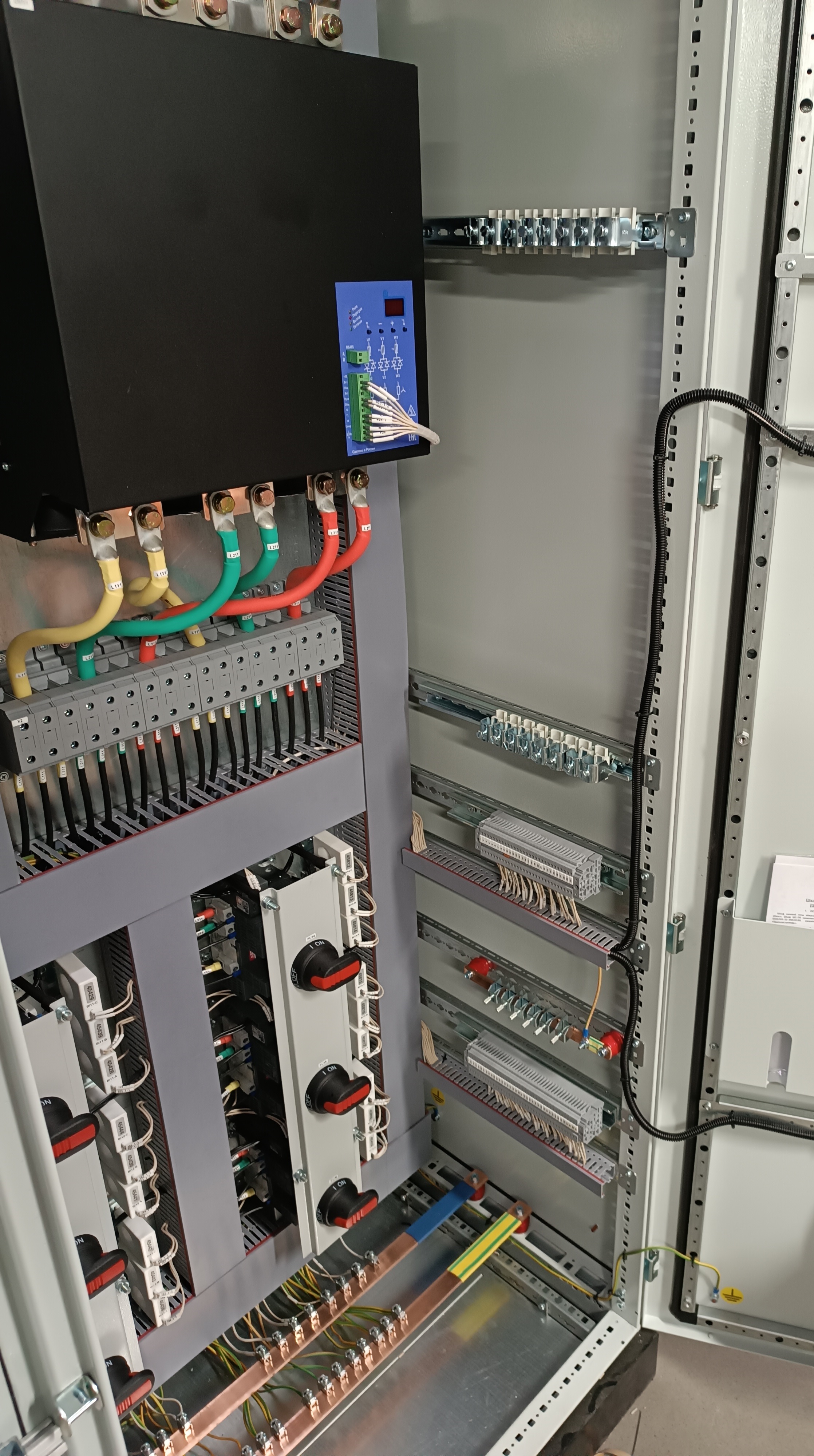

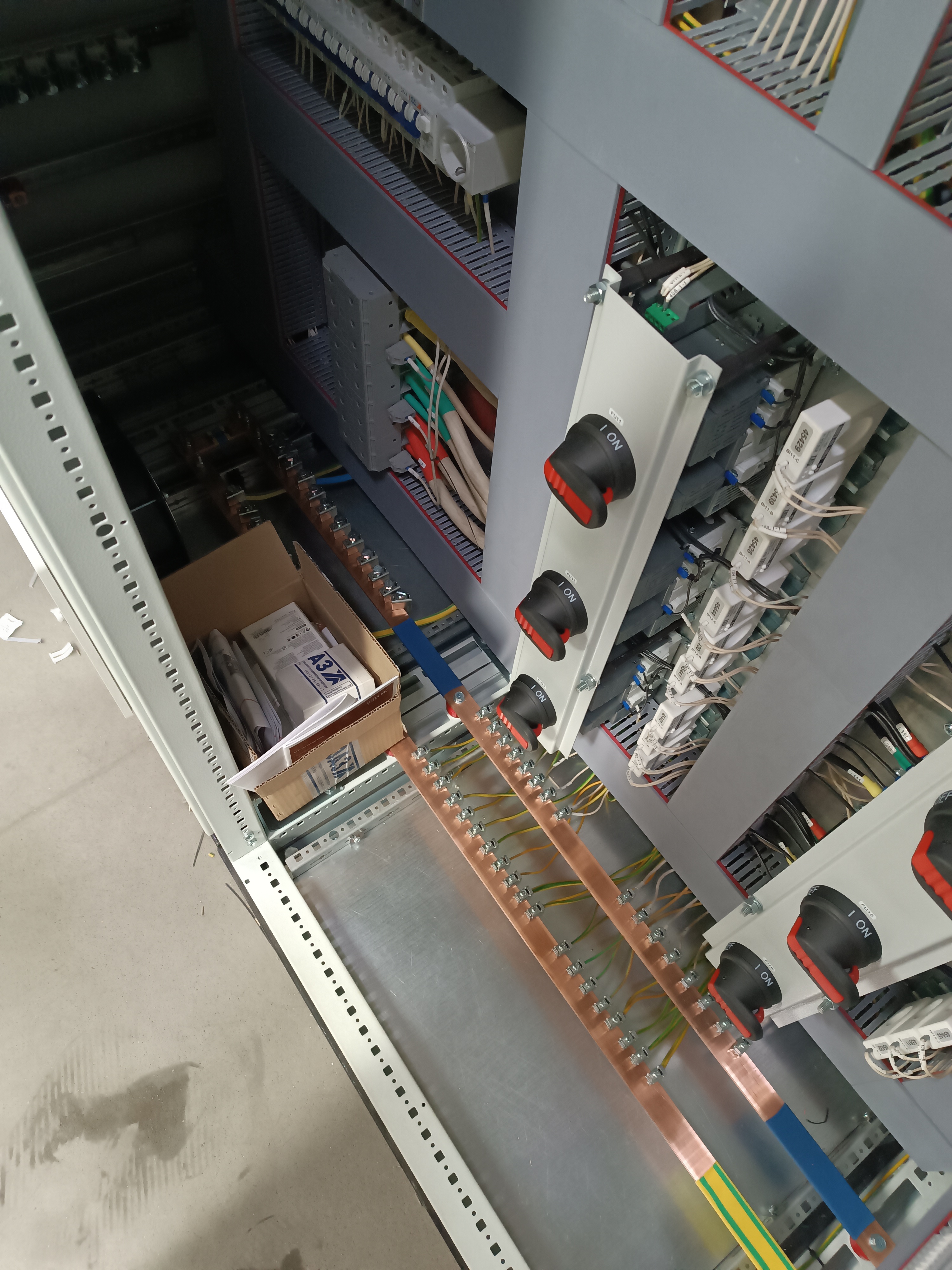

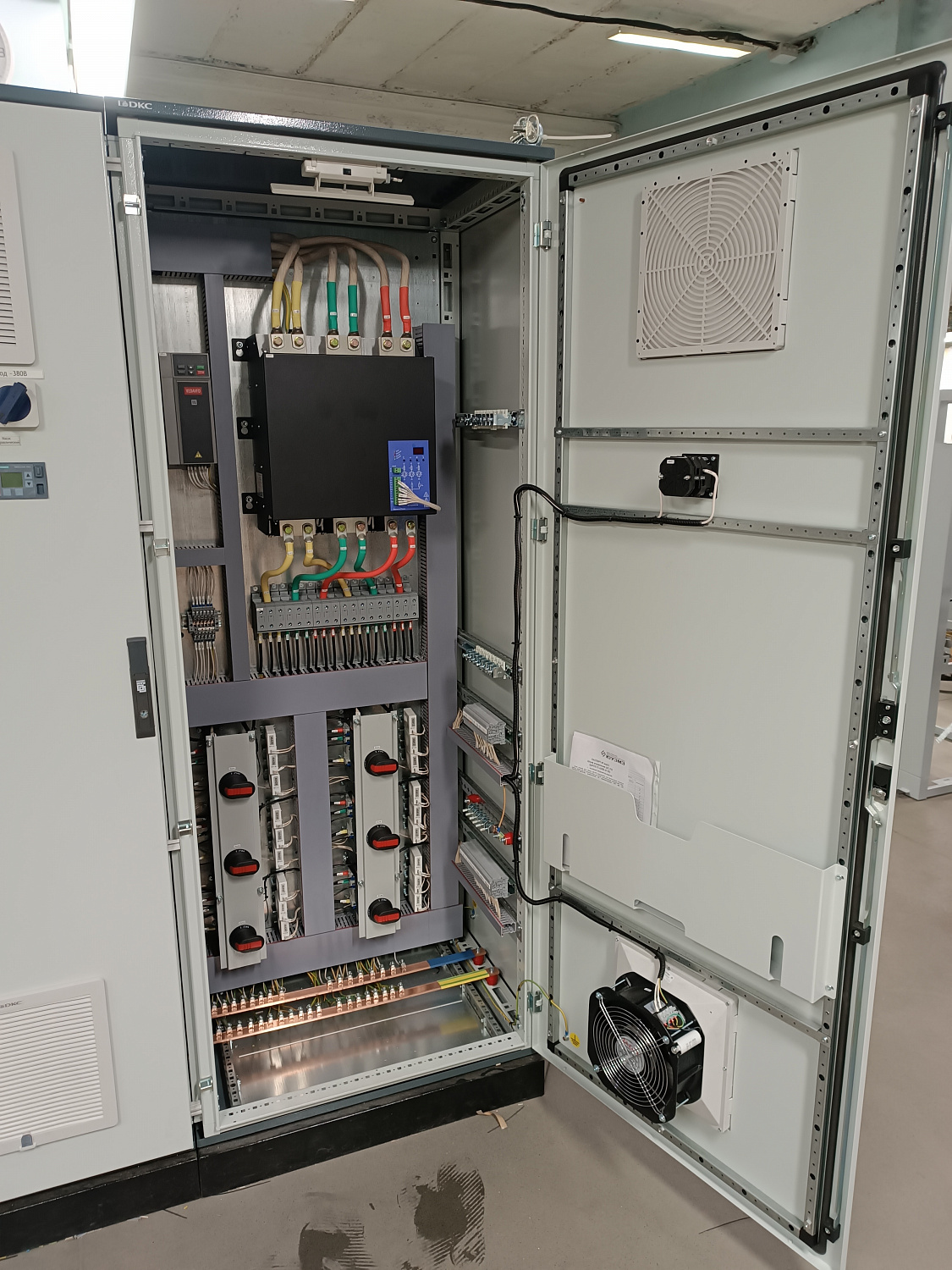

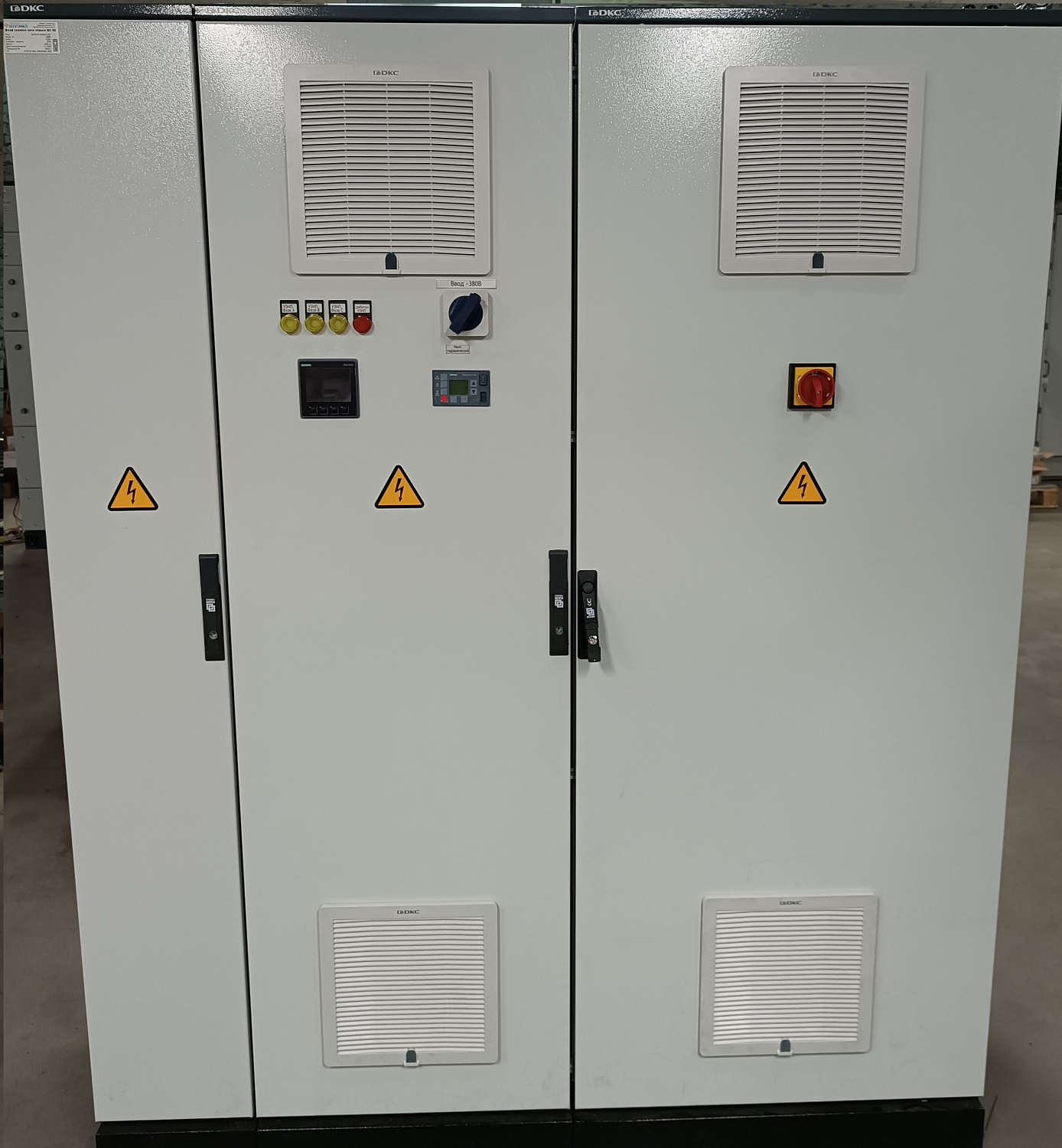

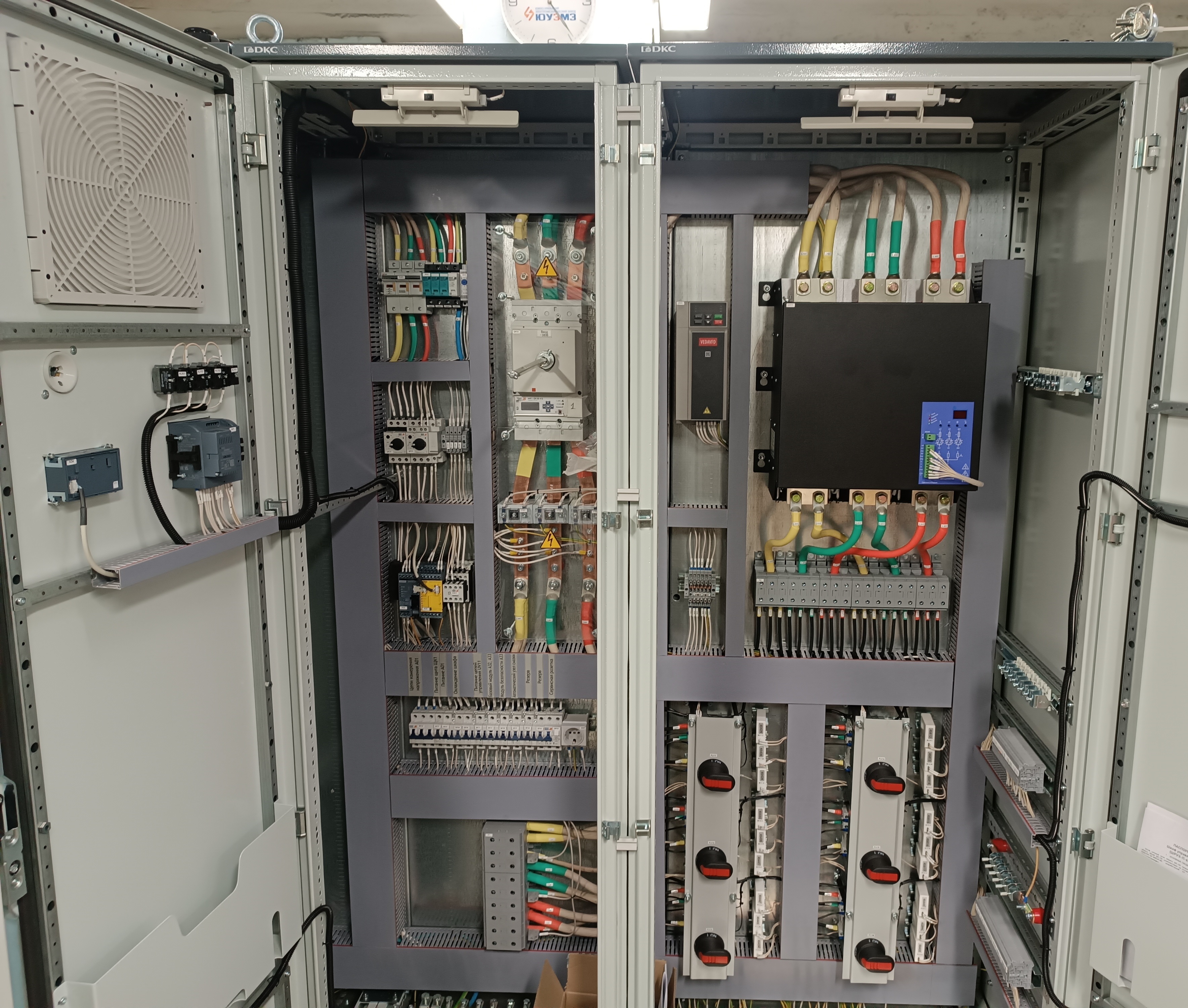

Шкаф силовой печи обжига ШС-ПО
Напольный металлический шкаф одностороннего обслуживания, предназначенный для автоматизации процессов обжига.
Основные технические характеристики
| Номинальный ток / напряжение силовой цепи | 630 А / 380 В |
| Напряжение цепей управления | 220 В |
| Частота тока | 50 Гц |
| Степень защиты | IP55 |
| Климатическое исполнение | УХЛ4 |
| Условия эксплуатации | Температура от +1 до +40 °С, влажность до 98% при +25 °С |
| Габариты (Ш × В × Г) | 1700 × 2100 × 600 мм |
| Масса | До 400 кг |
Комплектация и оснащение
Шкаф укомплектован силовой и управляющей аппаратурой для работы в промышленных сетях:
- автоматический выключатель на 630 А;
- тиристорный регулятор;
- преобразователь частоты (3 × 380 В, 5,5 кВт);
- контроллер Siemens SIMOCODE pro V PN (Ethernet/PROFINET) с модулем безопасности PROFIsafe;
- многофункциональное измерительное устройство SENTRON PAC3220;
- УЗИП, медные силовые шины, клеммные колодки;
- система вентиляции с фильтрами, светосигнальная арматура и органы управления на двери.

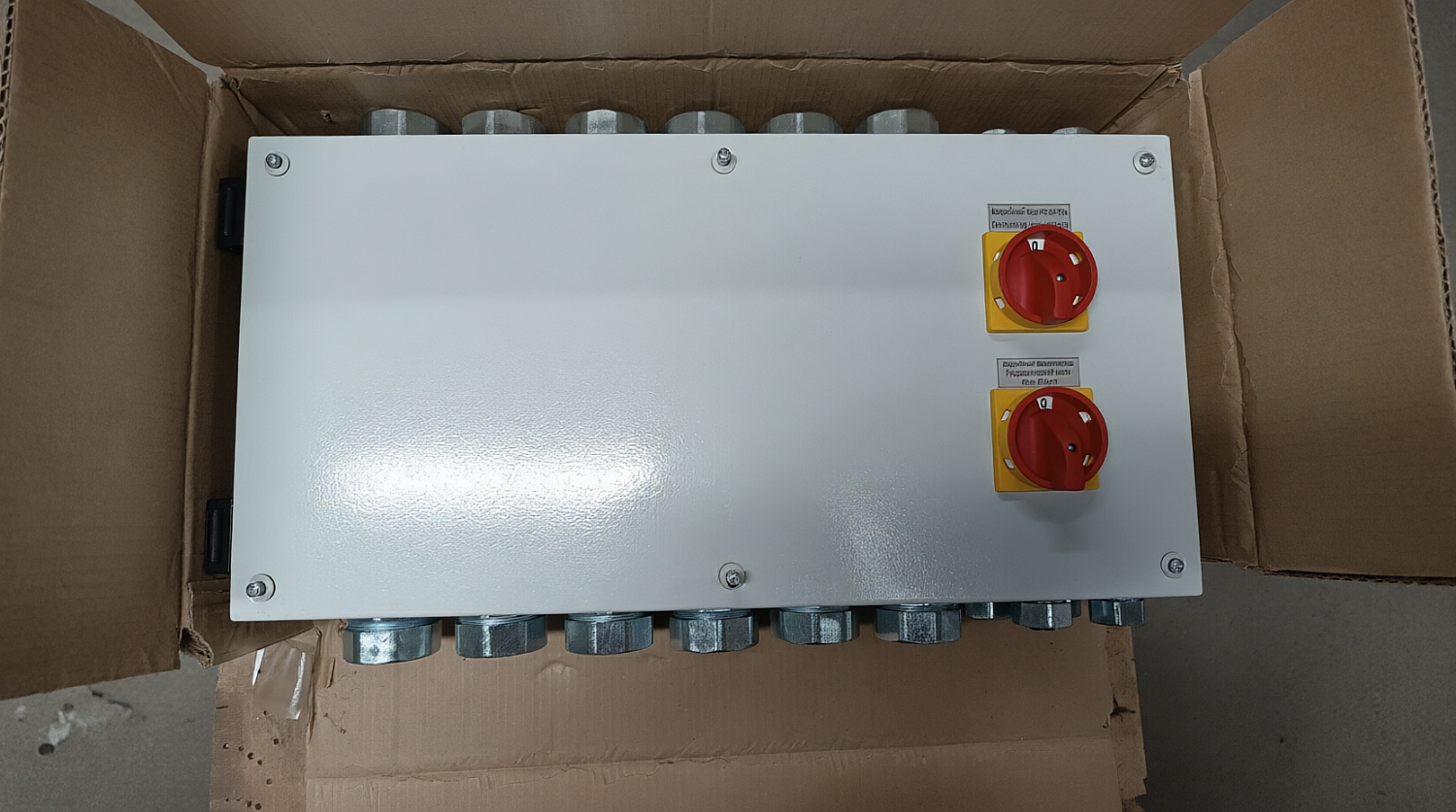

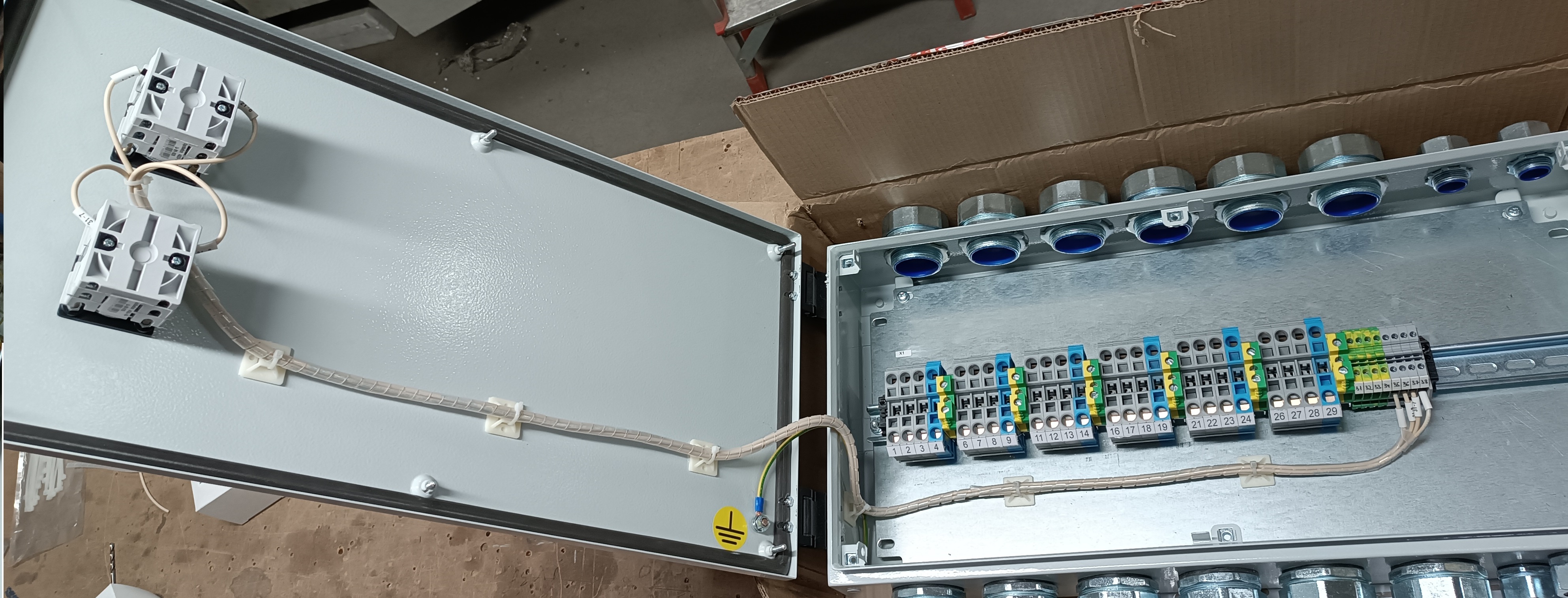

Местный силовой ящик ЯМС-ПО
Изделие предназначено для локального подключения и управления электротехническими компонентами непосредственно в зоне оборудования.
Основные характеристики
- Габаритные размеры: 600 × 300 × 120 мм;
- Внутреннее оснащение: металлическая монтажная плата, DIN-рейки, клеммное оборудование и коммутационная аппаратура.
Производство электрощитового оборудования на заказ
ООО «ЮУЭМЗ» выполняет сборку силовых шкафов, щитов управления и местных ящиков по индивидуальным проектам и конструкторской документации.
При производстве мы учитываем параметры электрических сетей, условия эксплуатации и требования к защите оборудования, комплектуя изделия аппаратурой ведущих мировых и отечественных брендов.
